100L低溫真空濃縮器報價方案

點擊量：發布時間：2024-11-14 真空刮板濃縮器.jpg

　　瀏覽:次發布:2016-03-17 10:33

　　一、設備說明：

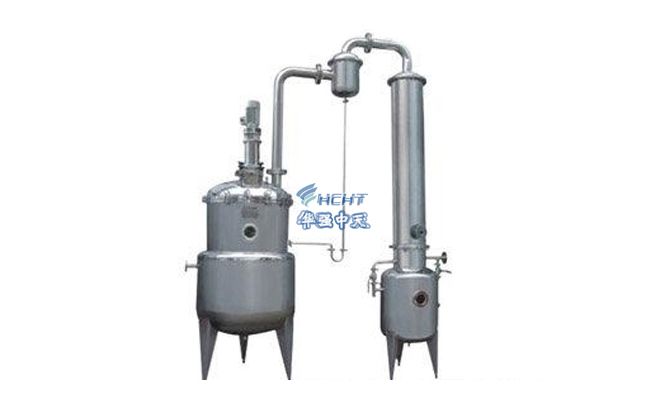

　　低溫真空減壓濃縮器包括濃縮器、冷凝器、冷卻器、受液桶等部件，濃縮器為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，設備與物料接觸部分采用不銹鋼制造，具有良好的耐腐蝕性能，并符合 GMP醫藥標準。

　　二、工藝流程簡述：

　　設計思路：本設備屬低溫蒸發設備，設計采用一體式電加熱控制，加熱器采用防爆設計，電機為防爆電機。夾套設計有溫度探頭，控制加熱溫度，避免高溫而至物料失活。

　　本設計未考慮離心設備-沉淀設備-儲存等設備。

　　三、主要技術參數：

編號	規格	加熱要求	攪拌要求	材質	結構尺寸（外徑*總高）
低溫濃縮器	100L	50℃、負壓	0.55KW.43rpm	不銹鋼	￠600*2600
真空泵系統	0.85m3	-	1.45KW	鑄鋼	--

　　四、單機技術參數：

序號	名稱	內容
1	0.1低溫濃縮罐（A1）	主要技術性能指標說明：（入料-反應罐+酶-溫控、熱反應-過濾-配制-出料） 1、低溫濃縮器設計參數說明： 1.1.1 容積計算：筒體容積0.1m3； 1.1.2 溫度、壓力：內罐體工作溫度≤50°、設計壓力-0.1MPa； 1.1.3 物料：發酵液； 1.1.4 主結構及設備組成：本設備采用電熱管加熱方式，具有加熱、攪拌，真空濃縮等功能作用。罐體主結構為立式、三層結構、上EHA標準橢圓封頭，下錐形，支腿落地安裝。內罐體材質S30408、保溫殼體材質S30408，保溫介質聚氨酯發泡； 1.1.5 濃縮罐設備主體尺寸：500(直徑)600（筒體直段高度）4mm（壁厚）。保溫外徑600mm，外包不銹鋼1.5mm。保溫介質采用聚氨酯發泡，保溫效果好； 1.1.6 表面處理：內罐體機械拋光處理Ra0.8。外表面：不銹鋼封頭拉絲，保溫體部分2B 板亞光面，內處理符合食品衛生級標準； 1.1.7 傳動部分：電機功率0.55KW，定速43r/m,減速機選用立式擺線攪拌，框式可拆組合槳，使物料混合翻動，攪拌系統采用可拆式結構設計，便于檢修。采用機械密封； 1.1.9 加熱\冷卻面積：換熱面積：0.9M2,冷凝面積：2.9 M2，冷卻面積0.27M2； 1.1.8 設備工藝管口部分：配有進液口（￠25.4）、出液口（￠25.4）、手孔（100）、換熱介質進出口（DN20）、溫度表接口（M27配表）、觀察視鏡射燈（DN80）等工藝管口；管口方位及尺寸詳細見后期設計圖紙；

　　五、供貨范圍及單價：

序號	名稱	規格	材質	數量	單價(萬元)	合計(萬元)	備注
1	低溫濃縮裝置	0.1m3	SUS304	1臺	3.95	3.95	舜甫
合計總價						3.95
備注：含運費
