中藥多功能提取罐結構與作用

點擊量：發布時間：2024-11-14


傳統的正錐式、斜錐式多功能提取罐主要結構特點：

　　1、加熱形式：夾套加熱，底部無熱源形成加熱死角。

　　2、提取效率：靜態加熱方式，因底部無熱源形成加熱死角，使底部藥材提取不完全。上漂浮的藥材(提取沸騰后慢慢的浸入在提取液中)和其它的藥材提取時間不一樣提取不完全。設備結構問題降低了提取效率。

　　3、出渣出液：錐型提取大部分是大型設備，考慮其密封及底部熱源問題采用此結構。但生產過程中出液及出渣較為困難。因底部面積小藥材易堵塞造成出液不暢，出渣易搭橋需要人工輔助出渣，工人勞動強度大，占用非生產工時多。

　　4、操作安全：夾套加熱沸騰后較難控制二次蒸汽流量，因系統蒸汽壓力的不穩定性，需要操作人員隨時調控閥門控制蒸汽壓力，來維持提取微沸狀態，掌控不好(夾套加熱相對加熱面積大)容易造成二次蒸汽流量大攜帶皂甙及漂浮的藥材堵塞管道形成設備生產帶壓爆沸。給生產人員帶來傷害，給生產帶來?yè)p失。

　　5、安裝空間：此結構設備直徑大高度底，占用空間相對較小。

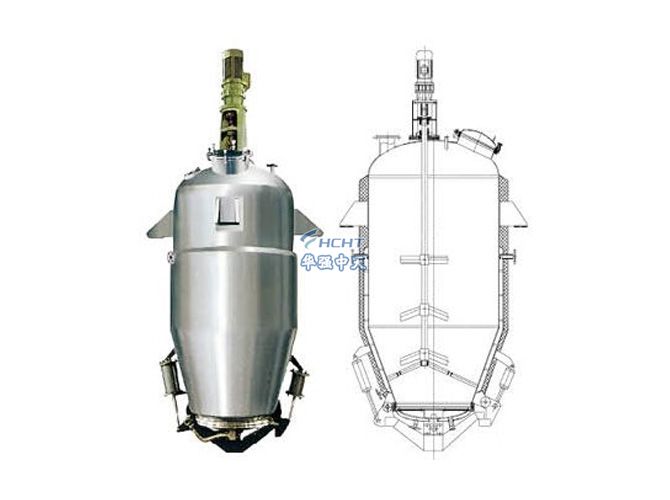

　　中藥多功能提取罐是醫藥化工中常用的浸出提取設備特別適合于植物產物所含成分的浸出提取。結構具有罐體，罐體內軸向位置裝置的螺旋推進器或旋漿推進器，與罐體外的轉動軸盤連接，其特征是具有一組斜臥的連續逆流浸出提取單罐，相互之間出料口與進料口相連接構成一連通器，每一個單罐體的低端上部具有進料口，下部具有殘液排出口，罐體高端上部具有進液口或排氣口，下部具出料口。

　　中藥多功能提取罐結構與作用：

　　1、主罐(提取罐)分三層，內罐投藥材和溶煤，夾層加溫，外保溫。

　　2、捕沫器接于主罐主要用來消除煎煮中藥時產生的泡沫并防止藥流蒸汽中的藥渣帶進冷凝器內。

　　3、冷凝器主要作用為藥液蒸氣進行冷凝，二次回流到主罐內作為溶煤。

　　4、油水分離器主要作用在提油時用經冷卻后的回收液進行油分離,以獲得需要的芳香油。

　　中藥多功能提取罐操作說明介紹：

　　1、使用前先關閉排渣門，觀察是否關好(鎖緊到位，密封不漏)。

　　2、打開投料門，向罐內投料，并可同時進水，防止粉塵飛揚，計量進水量(裝填容積一般為70-80%)。

　　3、進料完畢，即可關閉投料門并觀察是否關好。

　　4、在提取升溫之前，應按工藝要求，將系統內的閥門置于“開”或“關”的位置。

　　5、進行水提時，可向罐內直接通蒸汽加熱，沸騰后可改為向夾套通蒸汽間接加熱保溫。若“醇提”時，則只向夾套間接加熱。

　　6、在提取過程中，根據需要可用泵將藥液從下部出口抽出，泵入罐頂部進口進行強制循環，以使罐內溫度平衡，提取效果充分。
