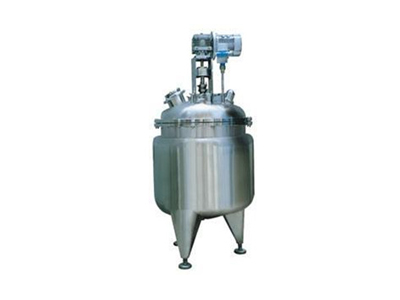

一、自控反應釜產品概述

　　自控反應釜可實現溫度、壓力、流量、攪拌、加藥等多功能控制，自控反應釜自動化程度較高，但設計時需根據具體的生產工藝進行設計，通過交流溝通，實現部分或全部自動化操作。

　　二、自控反應釜產品結構

　　自控反應釜由釜體(筒體)、釜蓋(封頭)、外半管、上機械攪拌器、傳動裝置(電機減速機)、軸封裝置、支撐(平臺、支腿)、保溫介質等組成。

　　三、自控反應釜產品管口配置

　　罐體配有人孔(可兼職固體加料口)、進料口、出料口、視鏡、射燈、呼吸口、溫度表、溫度傳感器、冷熱介質進出口等工藝管口。

　　四、自控反應釜產品操作控制

　　反應釜控制部分主要為攪拌轉速、液位顯示、溫度、壓力顯示及閥門控制部分;能直接讀取在線監測數據，方便快捷。

　　當接通電源后，安裝在自控反應釜上的溫度、轉速、壓力等傳感器將相應的信號傳送給反應釜控制儀，控制儀將相應的信號進行顯示的同時，分別通過溫度信號與溫度設定信號進行比較后，對加熱功率進行PID規律的通斷式或調相式調節，使實際溫度達到與設定溫度想一致的目的;通過轉速信號與轉速設定信號進行比較后，對電機轉速進行PID規律的調節，使實際轉速達到與設定轉速相一致的目的;通過壓力信號與壓力設定信號進行比較后，當壓力超過設定值后進行報警，提醒操作人員及時處理。同時記錄自控反應釜的工作時間，達到綜合控制自控反應釜的目的。

五、自控反應釜產品選型參數表

六、自控反應釜設計、制造、檢驗、驗收執行標準

　　1、《中華人民共和國特種設備安全法》

　　2、SFDA 《藥品生產質量管理規范》

　　3、TSG21—2016《固定式壓力容器安全技術監察規程》

　　4、GB150—2011《壓力容器》

　　5、NB/T47015—2011《壓力容器焊接規程》
